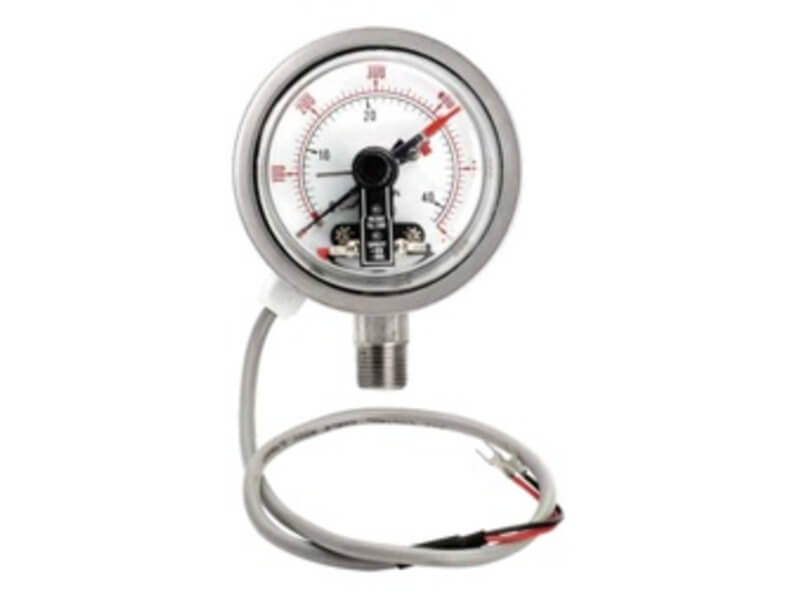

接點式壓力表(外露型)
接點式壓力表(外露型)
產品型號：P12-02
型錄下載 規格說明
|
品名 |
接點式壓力表(外露型) |
|
適用流體 |
與不鏽鋼316兼容的液體及氣體衛生需求環境 |
|
面徑 |
3", 4" |
|
牙口 |
1/4", 3/8", 1/2" |
|
螺紋 |
BSPT / NPT / PF |
|
量程範圍 |
-1...+0.6 to +20 bar 0...1 to 350 bar -1...0 bar |
|
面板 |
紅黑刻劃 |
|
螺紋材質 |
不鏽鋼316 |
|
外殼材質 |
不鏽鋼304 |
|
指針材質 |
鋁烤黑漆 |
|
巴登管材質 |
不鏽鋼316 |
|
機芯材質 |
不鏽鋼 |
|
鏡面材質 |
壓克力 |
|
接點材質 |
≧110V (80%銀, 20%鎳, 10μm黃金電鍍) ≦36V黃金 |
|
開關型式 |
SPST |
|
接點動作 |
±1% (滑動式) ±3~6% (磁簧式) |
|
接點數量 |
最少1組, 最多4組 附外部微調鈕 |
|
接點容量 |
滑動式: 18W(DC), 30VA (AC) 磁簧式: 30W(DC), 50VA (AC) |
|
最大電壓電流 |
最大電壓250V max. 中斷電流1.0A max. 開始電流1.0A max. 永久電流0.6A max. |
|
精度 |
±2%FS (3") ±1.6%FS (4") |
|
工作壓力 |
穩壓 3/4*全刻劃 波動 3/4*全刻劃 脈衝 1*全刻劃 |
|
溫度影響 |
±0.5%FS @20℃±8℃ |
|
環境溫度 |
-40~60℃ |
|
流體溫度 |
100℃ |
|
防護等級 |
IP54 |
|
保護設計 |
防爆孔(限4"面徑) |
