壓力傳送器如何接線

壓力傳送器如何接線
壓力傳送器依不同的輸出訊號，分為三種接線方式，分別如下說明。

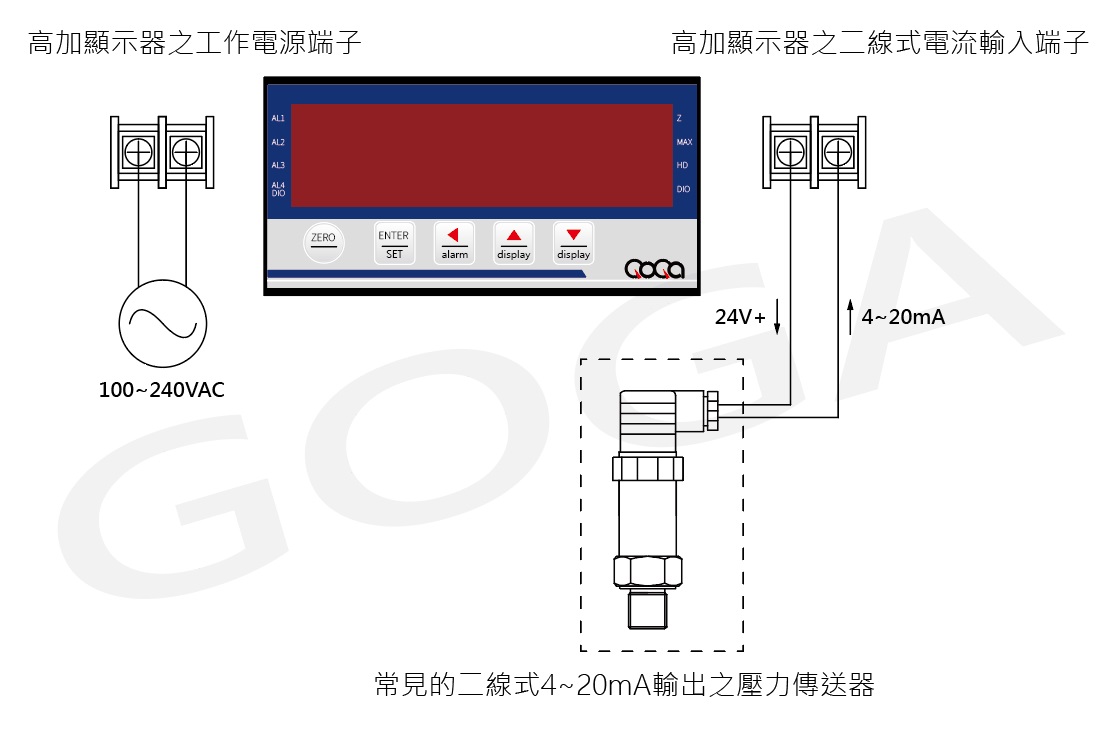

壓力傳送器的電流輸出接線

最常見的壓力傳送器輸出訊號為二線式4-20mA。所謂的二線式4-20mA輸出，是指壓力傳送器的工作電源及輸出電流4-20mA為同一迴路，因此接線的時候，最精簡的情況下，只需要接兩條線。

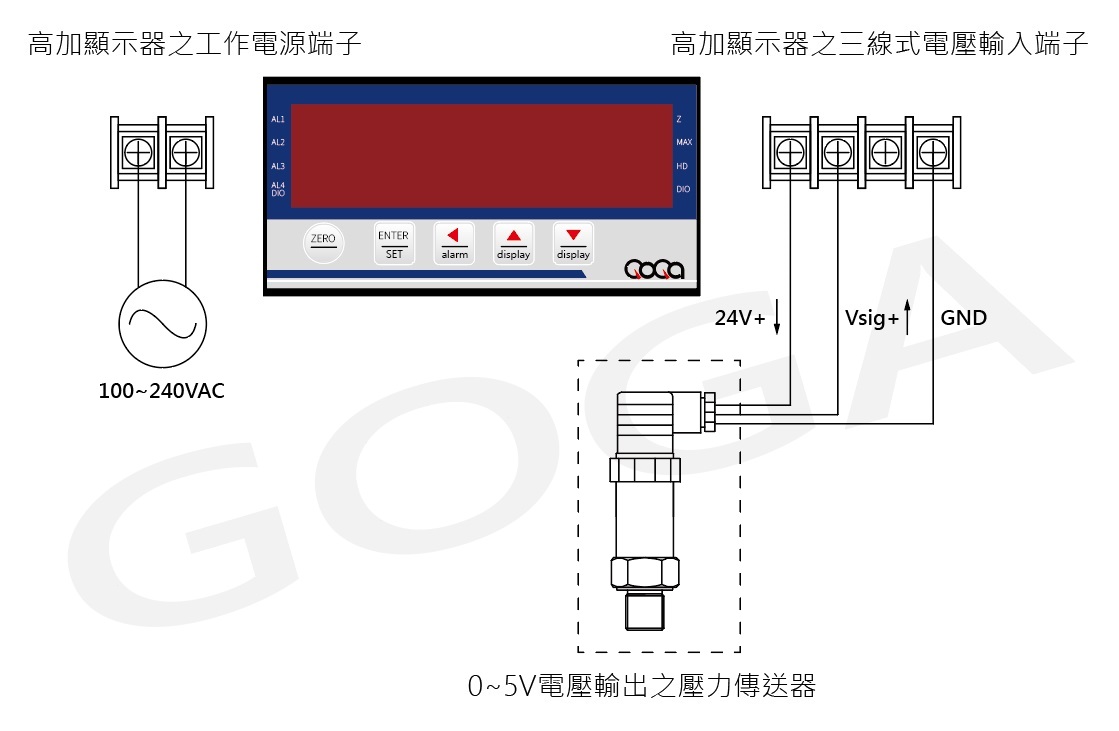

壓力傳送器的電壓輸出接線

壓力傳送器另有0-5V輸出訊號，此種輸出訊號與壓力傳送器的工作電源分開，因此兩條線為工作電源，另外兩條線為0-5VDC輸出，總共要接四條線。但若工作電源與輸出訊號共地，則總共只需接三條線。

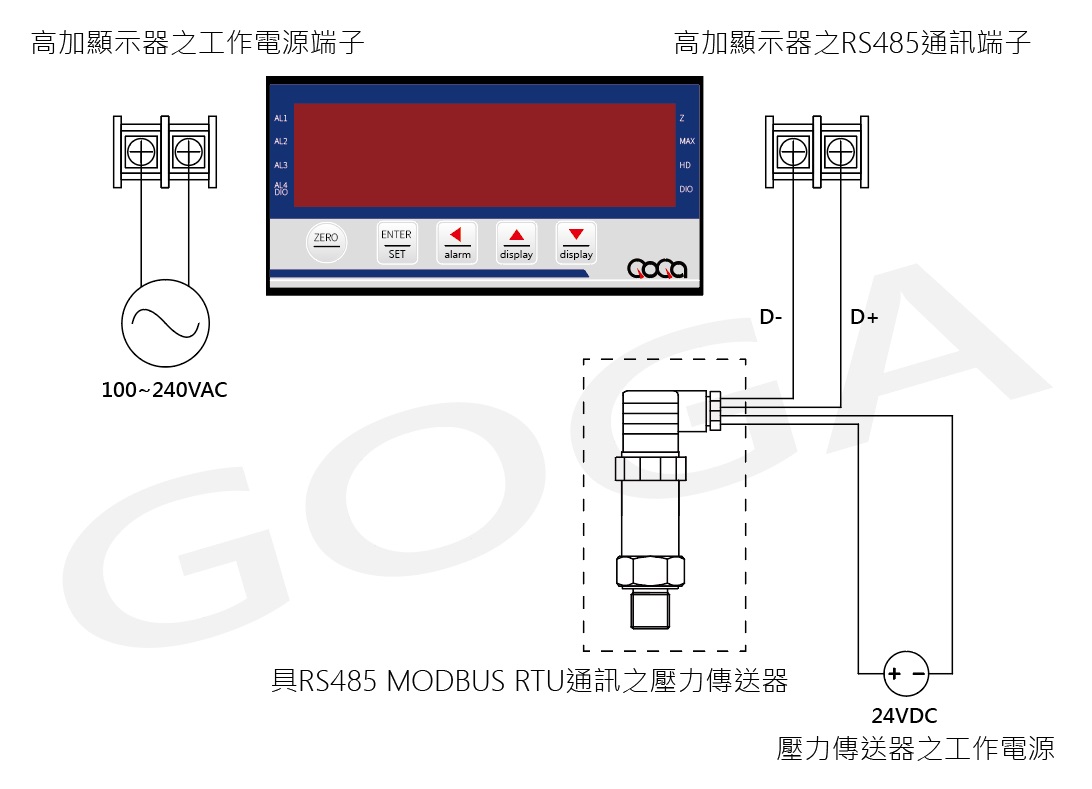

壓力傳送器的數位輸出接線

具有數位通訊模組的壓力傳送器能透過RS485 Modbus RTU傳輸訊號，通訊接線有D+及D-兩個端子，而工作電源亦與通訊接線分開，因此總共也是要接四條線。

*注意，顯示器通常為MODBUS SLAVE設備，因此，顯示器若要直接與壓力傳送器通訊，為訂製品，需事先與廠商溝通聯繫。

三種不同輸出訊號的優點

• 二線式4-20mA輸出的壓力傳送器，因為使用電流做為訊號傳輸，因此沒有電壓降的問題，傳輸有效訊號的距離較遠。理想狀態下，可傳輸達1公里的距離。
• 0-5V輸出的訊號，接線方式與傳統的接線概念較為相同，優點是容易理解。
• 數位訊號RS485 Modbus RTU的方式在多台設備需要同時監控的情況下，則是能夠減少配線及降低輸入模組的成本。

三種不同輸出訊號的缺點

• 二線式4-20mA輸出的壓力傳送器，搭配二線式輸入的顯示器，能夠很簡單的用兩條線對接完成。但若使用非二線式輸入的顯示器，則需另外串接24VDC的電源供應器，較為麻煩。
• 0-5V輸出的壓力傳送器，使用電壓作為訊號傳輸，較容易因為線路的電壓降而影響測量。此外，電壓輸出的壓力傳送器不是常規品，所以需要做汰換時，也可能較為不便。
• 使用數位訊號傳輸的壓力傳送器時，現場人員必須具備一些PLC/人機介面/SCADA等基本知識，才能正確的抓到壓力傳送器的測量值。

結論

壓力傳送器的不同接線方式各有其優缺點，因此必須取決於現場既有設備，以及人員的專業知識或使用習慣等，然後在符合成本的條件下，達成監控的需求。
